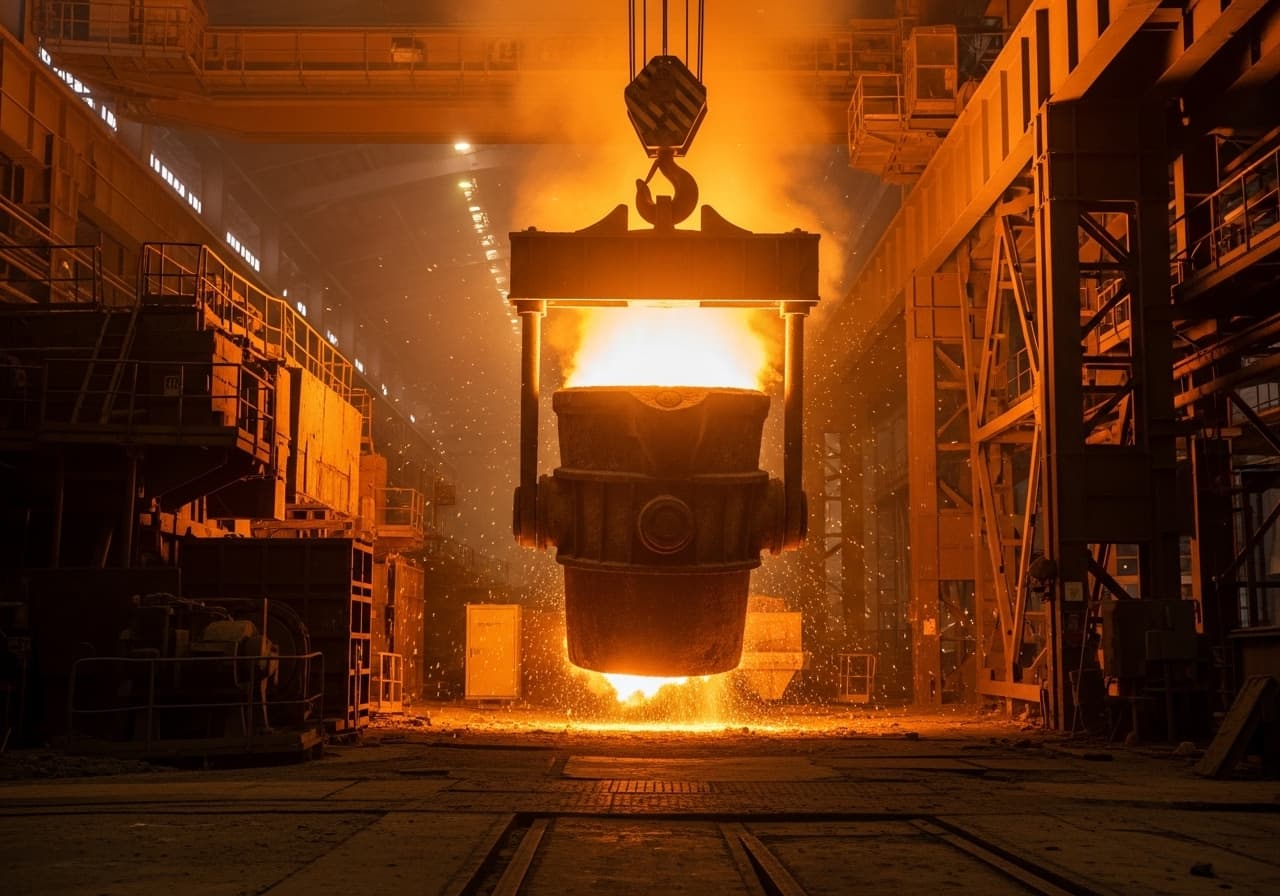

Feuerfeste Zustellung von Transportpfannen für den innerbetrieblichen Transport flüssiger Metalle.
Transportpfannen sind die universellen Arbeitspferde in Gießereien und Stahlwerken — sie übernehmen den innerbetrieblichen Transport flüssiger Metalle zwischen Schmelzofen, Behandlungsstation und Gießanlage. Die feuerfeste Auskleidung muss dabei nicht nur extremen Temperaturen standhalten, sondern auch den mechanischen Belastungen durch Kran- und Staplerfahrten sowie den häufigen Temperaturwechseln zwischen Füllung und Leerfahrt. SBS Industrial Solutions ist Ihr erfahrener Partner für die Zustellung und Instandhaltung von Transportpfannen aller Größen und Bauarten — vom 500-kg-Handgießtiegel bis zur 100-Tonnen-Krankübelpfanne.
Die Vielfalt der Transportpfannen ist groß: Kübelpfannen, Schnauzen- und Stopfenpfannen, Trommelpfannen und Gabelpfannen unterscheiden sich in Geometrie, Fassungsvermögen und Abgussmechanismus. Ebenso vielfältig sind die Transportmedien — von Grauguss und Sphäroguss über Stahlguss bis hin zu Kupfer- und Aluminiumlegierungen. Jedes Medium stellt spezifische Anforderungen an die feuerfeste Auskleidung hinsichtlich chemischer Beständigkeit, Thermoschockverhalten und Benetzungswiderstand. SBS wählt für jede Anwendung das optimale Materialsystem aus dem breiten Spektrum von monolithischen Gießmassen, Stampfmassen und Steinzustellungen.
Im Gießereibetrieb ist die Verfügbarkeit von Transportpfannen direkt produktionsrelevant. Ein ungeplanter Ausfall durch Feuerfestversagen kann die gesamte Produktion zum Stillstand bringen. SBS plant deshalb Zustellungen und Reparaturen eng mit Ihrem Produktionszyklus ab und arbeitet bei Bedarf auch im Schichtbetrieb, um Stillstandszeiten zu minimieren. Unsere Montageteams sind mit allen gängigen Pfannenbauarten vertraut und können sowohl monolithische als auch gemauerte Zustellungen fachgerecht ausführen.
Über unsere 24/7-Notfall-Hotline sind wir bei dringenden Reparaturen jederzeit einsatzbereit. Nach jeder Zustellung erhalten Sie eine vollständige Dokumentation inklusive Materialzertifikaten und Abnahmeprotokoll — für lückenlose Nachverfolgbarkeit und Qualitätssicherung nach ISO 9001.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Transportpfannen werden im Gießereibetrieb mehrfach täglich gefüllt und entleert. Der ständige Wechsel zwischen Betriebstemperatur und Abkühlung erzeugt Thermoschock-Spannungen, die zu Rissbildung und Abplatzungen in der Auskleidung führen. Materialien mit hoher Thermoschockbeständigkeit sind daher entscheidend.
Transportpfannen werden für unterschiedlichste Metalle eingesetzt — von Eisen- und Stahlguss über Kupferlegierungen bis zu Aluminium. Jedes Metall und die zugehörige Schlacke stellen spezifische chemische Anforderungen an die Auskleidung. Eine falsche Materialwahl führt zu beschleunigtem Verschleiß oder Kontamination der Schmelze.
Kran- und Staplerfahrten, Kippvorgänge beim Abguss und das Aufsetzen der Pfanne auf dem Pfannenring erzeugen stoßartige mechanische Belastungen. Besonders der Tragzapfen-Bereich und der Pfannenboden sind von diesen Kräften betroffen und erfordern eine mechanisch robuste Zustellung.
Der Ausguss oder die Schnauze der Transportpfanne ist beim Abguss der Strömungsbelastung durch flüssiges Metall ausgesetzt. Die Kombination aus hoher Temperatur und erosiver Metallströmung führt zu lokalem Verschleiß, der den Ausguss zur häufigsten Reparaturstelle macht.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Monolithische Pfannenauskleidung
Ausmauerung bei basischen Schlackenbedingungen
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Kontrolle der Auskleidung auf Risse, Auswaschungen und Materialabplatzungen.
Terminabstimmung mit der Produktion und Vorbereitung der Feuerfestmaterialien.
Ausbruch und Neuzustellung mit feuerfesten Massen oder Steinen, abgestimmt auf das Transportmedium.
Sicherung gegen unkontrollierten Metallaustritt, Prüfung der Pfannenintegrität vor Wiederinbetriebnahme.
Unsere Feuerfest-Spezialisten führen eine systematische Zustandsbewertung der Transportpfanne durch. Die visuelle Inspektion erfasst Rissbildungen, Auswaschungen, Schlackenanhaftungen und Infiltrationszonen. Die Restmauerdicke wird in allen kritischen Bereichen — Pfannenwand, Boden, Ausguss und Tragzapfen-Bereich — gemessen und dokumentiert. Besonderes Augenmerk liegt auf dem Ausgussbereich, der im Gießereibetrieb dem höchsten Verschleiß unterliegt. Auf Basis des Befunds erstellen wir eine klare Empfehlung: lokale Reparatur, Ausgusswechsel oder komplette Neuzustellung.
Die Materialauswahl wird exakt auf das Transportmedium abgestimmt — Aluminiumoxid-Gießmassen für Eisenguss, SiC-basierte Materialien für NE-Metalle oder basische Steine für Stahlguss. Der Stillstandszeitraum wird eng mit Ihrer Gießereiplanung koordiniert, um die Pfannenrotation nicht zu beeinträchtigen. Bei Gießereien mit knappem Pfannenbestand bieten wir auch Wochenend- und Schichtarbeit an. Alle Materialien werden vorab spezifiziert und termingerecht bereitgestellt.
Nach dem Abkühlen der Pfanne erfolgt der maschinelle oder manuelle Ausbruch der Altzustellung. Der Stahlmantel wird auf Verformungen und Korrosion inspiziert. Bei monolithischer Zustellung wird die neue Gieß- oder Stampfmasse eingebracht, verdichtet und nach Herstellerangaben getrocknet und gesintert. Bei Steinzustellung werden die Steine schichtweise mit Feuerfestmörtel vermauert. Der Ausguss wird als Formteil eingesetzt und kann bei späterem Verschleiß separat gewechselt werden. Abschließend wird die Pfanne kontrolliert aufgeheizt.
Vor Arbeitsbeginn erfolgt eine Gefährdungsbeurteilung mit besonderem Fokus auf den Gießereibetrieb — Kranverkehr, heiße Schmelzen in benachbarten Pfannen und Spritzgefahr. Die Pfanne wird gegen unbeabsichtigtes Kippen gesichert. Vor der Wiederinbetriebnahme wird die Pfannenintegrität durch visuelle Kontrolle und Maßprüfung verifiziert. Alle Mitarbeiter tragen vollständige Schutzausrüstung inklusive Hitzeschutz und Gesichtsschutz.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Transportpfanne
Alles Wichtige zum Transportpfanne
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
