Feuerfeste Zustellung und Wartung von Kuppelöfen für die kontinuierliche Gusseisenerzeugung.
Der Schacht ist der zylindrische Hauptkörper des Kuppelofens und nimmt den Möller auf. Die Ausmauerung muss der mechanischen Belastung durch die absinkende Möllersäule, der thermischen Beanspruchung in der Vorwärm- und Schmelzzone sowie dem chemischen Angriff aufsteigender Gase standhalten. Je nach Betriebsart wird der Schacht mit sauren (Quarzit), basischen (Magnesia) oder neutralen (Hochtonerde) Steinen ausgemauert.
Das Gestell befindet sich im unteren Teil des Kuppelofens und dient als Sammelbecken für die Eisenschmelze und die Schlacke. Es ist permanent mit flüssigem Metall gefüllt und unterliegt daher extremer thermischer und chemischer Belastung. Die Gestellausmauerung wird aus hochfeuerfesten Steinen aufgebaut, die maximale Beständigkeit gegen Eisenschmelze und Schlacke bieten.
Die Düsenebene umfasst die Windformen (Düsen), durch die der Heißwind in den Ofen geblasen wird. Die Düsensteine sind extremem Verschleiß durch die Kombination aus hoher Temperatur, oxidierender Atmosphäre und Schlackenkontakt ausgesetzt. SBS verwendet spezielle Düsensteine mit erhöhtem SiC- oder Al₂O₃-Gehalt, die diesem Mehrfachangriff standhalten.
Der Vorherd ist ein separates beheiztes Gefäß vor dem Kuppelofen, in dem die Eisenschmelze gesammelt, temperiert und bei Bedarf metallurgisch behandelt wird. Die Vorherd-Auskleidung steht in permanentem Kontakt mit flüssigem Eisen und muss gegen Schlackenangriff und Erosion beständig sein. SBS stellt Vorherden mit Hochtonerde-Steinen oder Gießmassen zu, abgestimmt auf die Betriebstemperatur und die Schlackenchemie.
Die Abstichrinne leitet das flüssige Gusseisen vom Ofengestell oder Vorherd in die Transportpfannen. Sie ist hohen Temperaturen und der erosiven Wirkung der fließenden Eisenschmelze ausgesetzt. SBS fertigt Abstichrinnen aus vorgefertigten Feuerfest-Elementen aus Hochtonerde-Beton, die bei Verschleiß schnell ausgetauscht werden können und eine sichere, kontrollierte Metallführung gewährleisten.

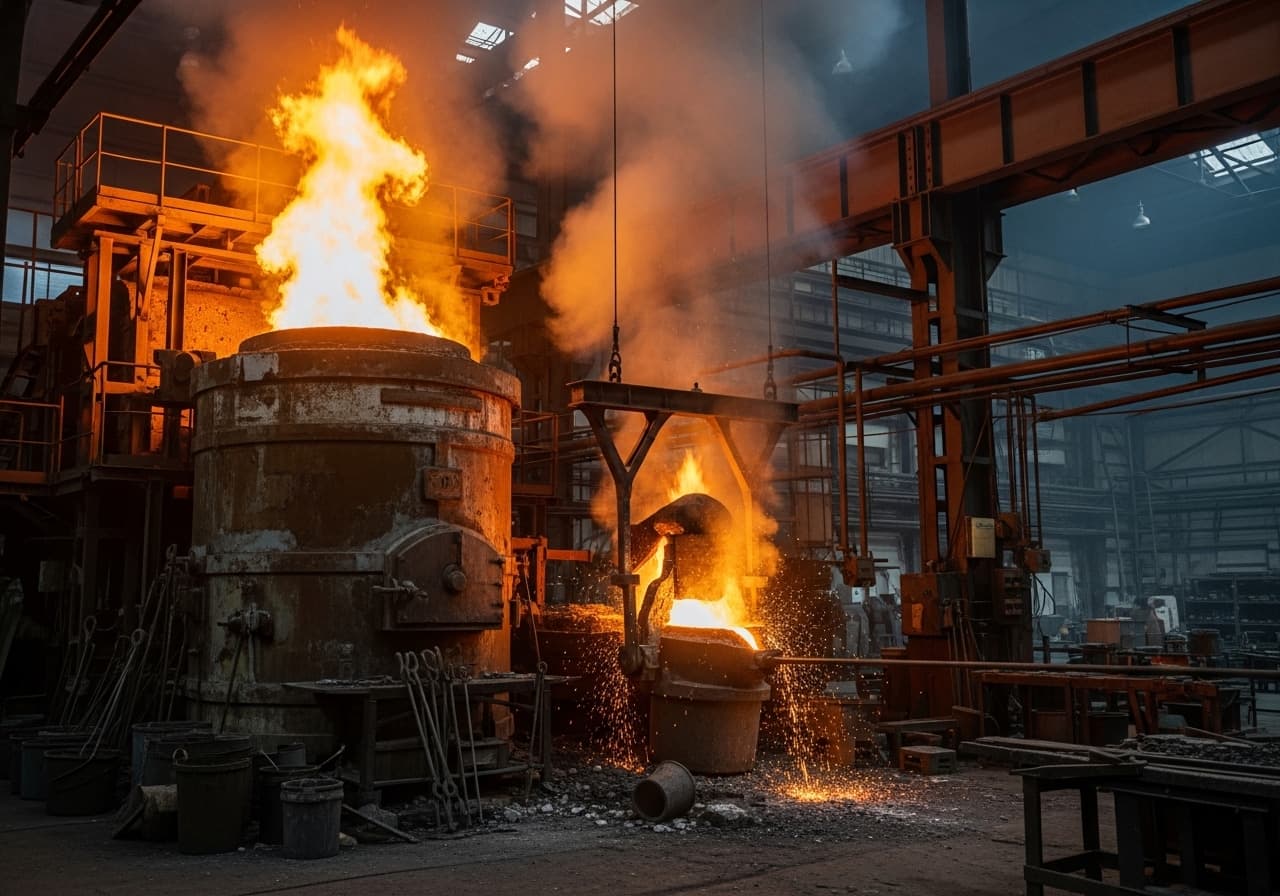

Der Kuppelofen ist eines der traditionsreichsten und zugleich effizientesten Aggregate in der Eisengießerei. Im kontinuierlichen Schachtprinzip werden Koks, Eiseneinsatz und Zuschläge von oben aufgegeben — flüssiges Gusseisen wird unten am Abstich gewonnen. SBS Industrial Solutions ist auf den Feuerfestbau für Kuppelöfen aller Bauarten spezialisiert: vom konventionellen Heißwind-Kuppelofen bis zum modernen Langkampagne-Kuppelofen mit wassergekühltem Schacht. Unsere Teams aus erfahrenen Feuerfestbauern beherrschen die spezifischen Anforderungen der Kuppelofen-Zustellung und garantieren termingerechte Ausführung mit maximaler Standzeit.
Die Beanspruchung der Feuerfestauskleidung im Kuppelofen ist aufgrund des direkten Kontakts mit glühenden Koks, flüssigem Eisen und aggressiven Schlacken extrem hoch. In der Schmelzzone erreichen die Temperaturen über 1.500 °C, während in der Vorwärmzone starke Temperaturwechsel auftreten. Die Düsenebene ist besonders kritisch — hier treffen Heißwind mit über 600 °C und aggressive Schlacken zusammen und erzeugen den höchsten lokalen Verschleiß. SBS setzt je nach Betriebsweise saure, basische oder neutrale Zustellungskonzepte ein, die exakt auf die metallurgischen Anforderungen und die gewünschte Gussqualität abgestimmt sind.
Wirtschaftlich betrachtet bestimmt die Feuerfestzustellung maßgeblich die Ofenreisedauer und damit die Produktivität des Kuppelofens. Eine hochwertige Zustellung ermöglicht längere Ofenreisen zwischen den Stillständen und reduziert den Zustellungsaufwand pro Tonne Gusseisen. SBS berücksichtigt bei der Planung nicht nur die reine Materialleistung, sondern auch die Gesamtbetriebskosten inklusive Energieverbrauch und Schlackenanfall. Nach Abschluss jeder Zustellung dokumentieren wir alle eingesetzten Materialien und Verfahren und stehen über unsere Notfall-Hotline für Fragen zum Ofenbetrieb jederzeit zur Verfügung.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
In der Schmelzzone des Kuppelofens herrschen Temperaturen von über 1.500 °C bei gleichzeitigem Kontakt mit flüssigem Eisen, aggressiver Schlacke und glühendem Koks. Diese dreifache Belastung — thermisch, chemisch und mechanisch — führt zu den höchsten Verschleißraten im gesamten Ofenschacht. SBS setzt in diesem Bereich hochfeuerfeste Materialien mit maximaler Schlackenbeständigkeit ein, die auch unter extremen Bedingungen eine wirtschaftliche Ofenreisedauer ermöglichen.
Die Düsenebene ist die thermisch und chemisch am stärksten beanspruchte Zone des Kuppelofens. Heißwind mit Temperaturen über 600 °C trifft hier auf die Auskleidung, während aggressive Schlacken die Düsensteine umspülen. Die Kombination aus Oxidation, Schlackenkorrosion und mechanischer Erosion durch den Koks führt zu schnellem Verschleiß. Spezielle Düsensteine aus hochtonerdehaltigen oder SiC-haltigen Materialien bieten dem entgegen maximale Beständigkeit.
Beim basischen Kuppelofen-Betrieb fallen kalkreiche Schlacken an, die konventionelle saure Auskleidungen innerhalb weniger Schmelztage zerstören können. Die hochbasische Schlacke reagiert besonders aggressiv mit SiO₂-haltigen Materialien und führt zu schneller Erosion. SBS verwendet für basische Kuppelöfen Magnesia- oder Dolomit-Steine mit angepasstem Mörtel, die diesem chemischen Angriff widerstehen.
Während der Ofenreise können sich Schlackenansätze und Materialbrücken im Schacht bilden, die den Möllerdurchgang behindern und zu Betriebsstörungen führen. Diese Ansätze bestehen aus gesinterten Schlacken-Feuerfest-Gemischen und lassen sich nur durch mechanischen Abbruch entfernen. Eine optimale Zustellungsoberflächenqualität und die richtige Schlackenbasizität reduzieren die Neigung zur Ansatzbildung erheblich.
Zwischen den Ofenreisen stehen oft nur wenige Tage für Inspektion und Reparatur der Zustellung zur Verfügung. In diesem engen Zeitfenster müssen verschlissene Bereiche identifiziert, ausgebrochen und neu zugestellt werden. SBS plant diese Zwischenstillstände präzise und arbeitet mit eingespielten Teams, die auch unter Zeitdruck eine qualitativ hochwertige Reparatur sicherstellen.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Ausmauerung des Schachts bei saurem Betrieb
Reparatur von lokal verschlissenen Bereichen zwischen den Ofenreisen
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Prüfung der Zustellungsdicke im Schacht und der Düsenebene nach Ofenreise.
Festlegung des Reparaturumfangs und Koordination mit der Gießereiplanung.
Ausbruch der verschlissenen Bereiche, Neuausmauerung mit feuerfesten Steinen und Massen.
Staubschutz beim Abbruch, Sicherung gegen herabfallende Materialien im Schacht.
Nach jeder Ofenreise führen unsere Spezialisten eine systematische Zustandsbewertung des Kuppelofens durch. Der abgekühlte Ofen wird begangen und die Restmauerdicke in allen kritischen Zonen — Schmelzzone, Düsenebene, Gestell und Vorherd — gemessen. Besonderes Augenmerk liegt auf Schlackenansätzen, Erosionsrinnen und lokalen Durchbruchstellen. Wir dokumentieren den Verschleißzustand fotografisch und erstellen ein Verschleißprofil, das als Grundlage für die Reparaturplanung dient.
Auf Basis des Befundbefunds legen wir den Reparaturumfang fest — von lokalen Flickreparaturen an der Düsenebene bis zur kompletten Neuzustellung des Schachts. Die Materialauswahl richtet sich nach der Betriebsart (sauer oder basisch), der gewünschten Ofenreisedauer und dem Budget. Wir koordinieren den Stillstandszeitraum mit Ihrer Gießereiplanung und stellen sicher, dass alle Materialien und das Personal rechtzeitig verfügbar sind. Bei Langkampagne-Öfen planen wir auch Zwischenreparaturen in den Ofenreisepausen.
Die Ausführung beginnt mit dem Ausbruch der verschlissenen Ausmauerung — bei Teilreparaturen lokal begrenzt, bei Neuzustellungen über den gesamten Schachtquerschnitt. Nach dem Ausbruch wird der Stahlmantel auf Verformungen und Korrosionsschäden inspiziert. Die Neuausmauerung erfolgt steinweise von unten nach oben: Gestell, Düsenebene, Schmelzzone und Vorwärmzone. Jede Steinschicht wird mit Feuerfestmörtel vermauert und auf Maßhaltigkeit geprüft. Abschließend werden die Düsen eingebaut und die Zustellung kontrolliert getrocknet.
Arbeiten im Kuppelofenschacht erfordern besondere Sicherheitsmaßnahmen. Vor Betreten wird der Ofen auf Temperatur, Gasfreiheit und Standfestigkeit der verbliebenen Zustellung geprüft. Es gelten die Vorschriften für Arbeiten in beengten Räumen mit Freigabeverfahren und permanenter Luftüberwachung. Beim Ausbruch schützen Staubmasken und Gehörschutz die Mitarbeiter. Gegen herabfallende Materialien aus dem oberen Schachtbereich werden Fangnetze und Schutzgerüste installiert.
