Feuerfeste Auskleidung für die kontinuierliche Wärmebehandlung von Blechen und Bändern.

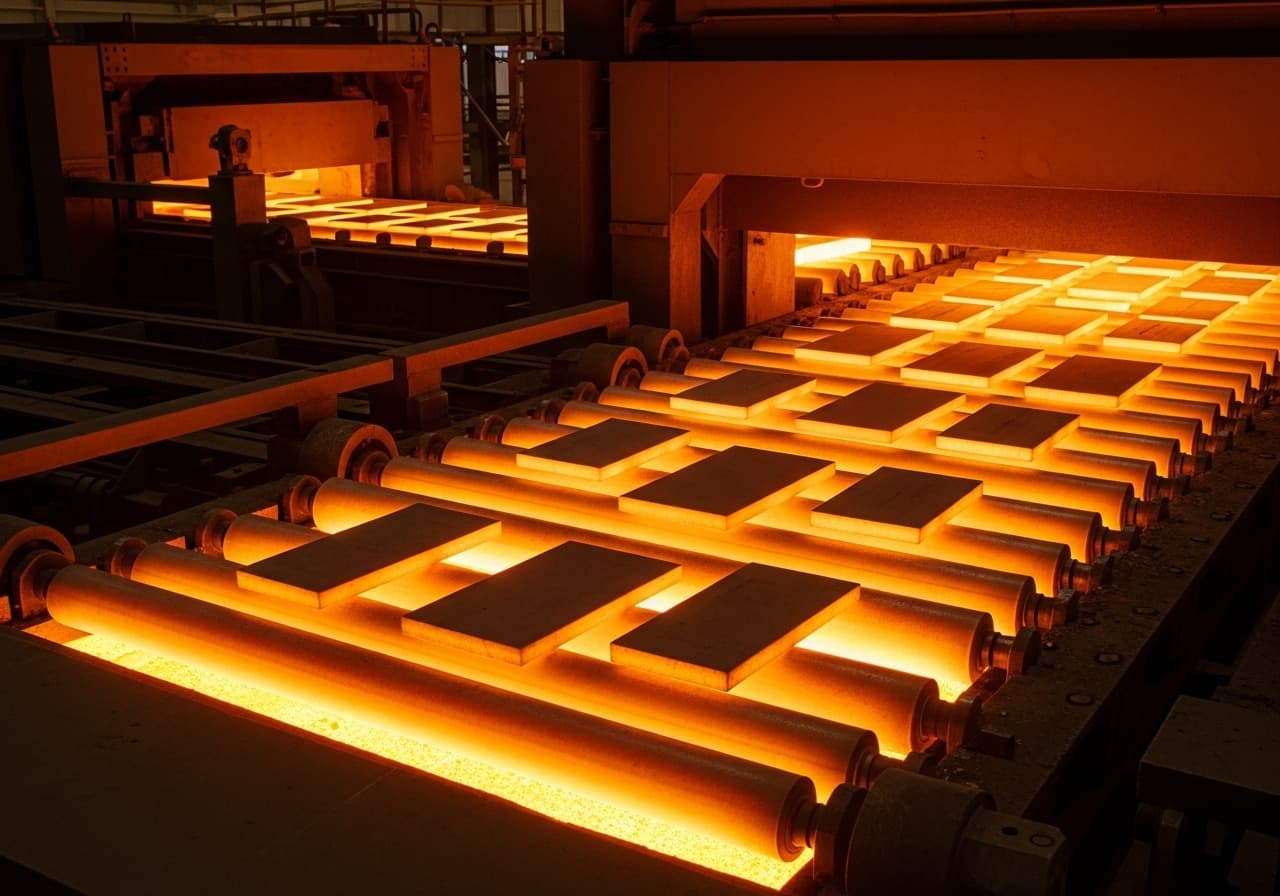

Der Rollendurchlaufofen ist ein vielseitiges Durchlaufaggregat für die kontinuierliche Wärmebehandlung von Blechen, Bändern, Profilen und Bauteilen in der Stahl- und Nichteisenmetallverarbeitung. Das Wärmgut wird auf angetriebenen Transportrollen durch den Ofen gefördert und dabei gleichmäßig auf die gewünschte Behandlungstemperatur gebracht. SBS Industrial Solutions ist auf den Feuerfestbau für Rollendurchlauföfen aller Baugrößen und Anwendungen spezialisiert — von kompakten Durchlauföfen in der Blechbearbeitung bis zu großformatigen Bandbehandlungsanlagen. Unsere Feuerfestbauer beherrschen die besonderen Anforderungen dieses Ofentyps, insbesondere die fachgerechte Abdichtung der zahlreichen Rollenöffnungen und die energieoptimierte Auskleidung der Wand- und Deckenbereiche.
Die Feuerfestauskleidung im Rollendurchlaufofen unterscheidet sich grundlegend von anderen Durchlauföfen: Die große Anzahl an Rollenöffnungen in den Seitenwänden stellt eine permanente Schwachstelle für Wärmeverluste und Falschlufteintritt dar. Jede einzelne Rollendurchführung muss so abgedichtet werden, dass sie die Rotation der Rolle zulässt und gleichzeitig den Wärmeaustausch mit der Umgebung minimiert. Bei Betriebstemperaturen von 800 bis 1.100 °C kommen Leichtfeuerfest-Steine und Keramikfasermodule zum Einsatz, die durch ihr geringes Gewicht die Tragkonstruktion entlasten und durch ihre niedrige Wärmespeicherung schnelle Temperaturwechsel ermöglichen. SBS setzt auf bewährte Dichtungssysteme und Isolierkonzepte, die Energieeinsparungen von 15 bis 30 Prozent gegenüber konventionellen Auskleidungen erzielen.
Die wirtschaftliche Optimierung eines Rollendurchlaufofens erfordert ein ganzheitliches Feuerfestkonzept, das Materialwahl, Isolierungsaufbau und Wartungsstrategie integriert. SBS analysiert den Ist-Zustand Ihrer Ofenauskleidung, identifiziert Energieverluste durch Thermografie und entwickelt ein Sanierungskonzept, das Standzeit und Energieeffizienz maximiert. Besonderes Augenmerk liegt auf den Ein- und Auslaufbereichen, wo Temperaturwechsel und mechanische Beanspruchung durch das ein- und austretende Wärmgut den höchsten Verschleiß verursachen. Alle Arbeiten werden nach ISO 9001 dokumentiert und unter Einhaltung der SCC-Sicherheitsstandards ausgeführt.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Jede Transportrolle durchdringt die Ofenseitenwand und erzeugt einen unvermeidlichen Spalt zwischen rotierender Rolle und feststehender Auskleidung. Durch diese Spalte tritt Falschluft ein und Wärme aus, was den Energieverbrauch erhöht und die Ofenatmosphäre negativ beeinflusst.
Die Ein- und Auslaufbereiche sind starken Temperaturwechseln ausgesetzt, da kaltes Wärmgut eintritt und heißes Wärmgut austritt. Diese zyklischen Temperaturänderungen führen zu Thermoschock-Belastungen und beschleunigtem Verschleiß der Auskleidung in diesen Zonen.
Ältere Rollendurchlauföfen sind häufig mit konventionellen Schamotte-Auskleidungen isoliert, die eine hohe Wärmespeicherung und entsprechend hohe Wärmeverluste aufweisen. Eine Modernisierung mit Leichtfeuerfest- und Faserisolierungen senkt den Energieverbrauch deutlich.
Bei ungleichmäßiger Erwärmung können sich Transportrollen verformen und gegen die Auskleidung der Rollenöffnungen drücken. Dies führt zu lokalen Ausbrüchen und vergrößert die Abdichtungsspalte, was einen Teufelskreis aus steigenden Wärmeverlusten und weiterem Verschleiß auslöst.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Wand- und Deckenauskleidung
Niedrigtemperaturzonen
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Prüfung der Rollenöffnungen und Abdichtungen
Abstimmung über Reparaturumfang
Erneuerung der Auskleidung und Rollendichtungen
Absicherung der Rollenantriebe
Die Zustandsanalyse des Rollendurchlaufofens umfasst die Inspektion sämtlicher Rollenöffnungen auf Dichtigkeit und Verschleiß, die Bewertung der Wand- und Deckenauskleidung auf Risse und Abplatzungen sowie eine thermografische Untersuchung der Außenflächen zur Identifikation von Wärmebrücken. Die Ein- und Auslaufbereiche werden besonders gründlich auf Thermoschock-Schäden geprüft. Wir dokumentieren den Zustand jeder Ofenzone fotografisch und erstellen ein Verschleißprofil mit priorisierter Handlungsempfehlung für Sofortmaßnahmen und mittelfristige Sanierung.
Die Reparaturplanung berücksichtigt den Ofentyp, die Produktionsanforderungen und das verfügbare Stillstandsfenster. Wir legen fest, welche Rollenöffnungen neu abgedichtet, welche Wandabschnitte erneuert und wo die Isolierung verbessert werden muss. Das Materialkonzept wird auf die jeweilige Temperaturzone abgestimmt — Leichtfeuerfest-Steine für die Hauptzonen, Keramikfasermodule für Niedrigtemperaturbereiche und Spezialdichtungen für die Rollendurchführungen. Der Bauzeitenplan wird so erstellt, dass der Ofen zum vereinbarten Termin betriebsbereit ist.
Die Ausführung beginnt mit der Demontage der verschlissenen Dichtungselemente an den Rollenöffnungen und dem abschnittsweisen Abbruch der alten Wand- und Deckenauskleidung. Nach Prüfung der Tragkonstruktion auf Verformungen werden die neuen Leichtfeuerfest-Steine oder Keramikfasermodule eingebaut und die Hinterisolierung erneuert. Jede Rollenöffnung erhält ein neues Dichtungssystem, das die thermische Ausdehnung und die Rotation der Rolle berücksichtigt. Abschließend wird die Auskleidung kontrolliert getrocknet und der Ofen nach einer definierten Aufheizkurve in Betrieb genommen.
Vor Arbeitsbeginn werden alle Rollenantriebe elektrisch abgeschaltet und gegen Wiedereinschalten gesichert. Der Ofen wird belüftet und die Temperatur überprüft, bevor eine Begehungsfreigabe erteilt wird. Bei Arbeiten im Ofeninneren werden Flucht- und Rettungswege freigehalten und eine ständige Kommunikation mit dem Sicherungsposten außerhalb des Ofens sichergestellt. Staubschutzmaßnahmen beim Abbruch und persönliche Schutzausrüstung nach SCC-Standard sind selbstverständlich.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Rollendurchlaufofen
Alles Wichtige zum Rollendurchlaufofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
