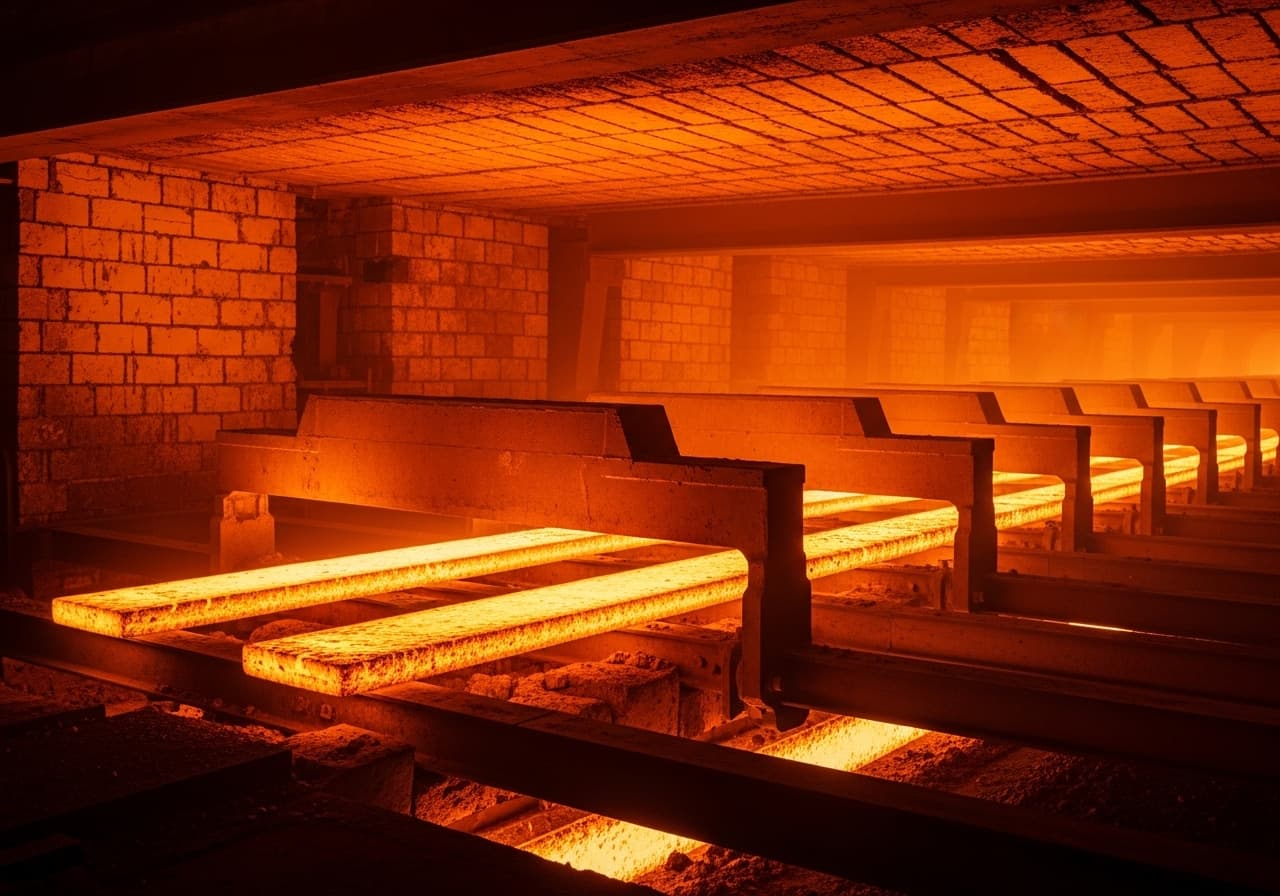

Feuerfeste Auskleidung und Wartung von Hubbalkenöfen zum Erwärmen von Brammen und Knüppeln.
Der Hubbalkenofen ist das zentrale Erwärmungsaggregat in modernen Warmwalzwerken und dient der kontinuierlichen Vorwärmung von Brammen, Knüppeln und Vorblöcken auf Walztemperatur. Mit Betriebstemperaturen von 1.000 bis 1.300 °C und einem Durchsatz von mehreren hundert Tonnen pro Schicht stellt er höchste Anforderungen an die feuerfeste Auskleidung. SBS Industrial Solutions ist seit Jahrzehnten auf den Feuerfestbau für Hubbalkenöfen spezialisiert und betreut Kunden in Warmwalzwerken und Stahlwerken deutschlandweit. Unsere erfahrenen Feuerfestbauer kennen die spezifischen Belastungsprofile jeder Ofenzone — von der hochbeanspruchten Hängedecke über die thermomechanisch belasteten Seitenwände bis zur abrasiv beanspruchten Ofensohle — und garantieren termingerechte Ausführung bei minimalem Produktionsausfall.
Die Feuerfestauskleidung eines Hubbalkenofens unterliegt einer Kombination aus thermischer, mechanischer und chemischer Beanspruchung, die im industriellen Ofenbau ihresgleichen sucht. Die Hängedecke ist permanenter Strahlungswärme von über 1.300 °C ausgesetzt und muss gleichzeitig ihr Eigengewicht tragen. Die Hub- und Festbalken werden durch den direkten Kontakt mit dem heißen Wärmgut mechanisch belastet, während Zunder und Schlacke die Ofensohle chemisch angreifen. Temperaturgradienten zwischen den Ofenzonen — Vorwärmzone, Heizzone und Ausgleichszone — erzeugen zusätzliche Spannungen in der Auskleidung. SBS setzt auf zonenspezifische Materialkonzepte, die jede Belastungsart gezielt adressieren und so die Gesamtstandzeit der Ofenauskleidung maximieren.
Ein wirtschaftlich optimierter Feuerfestbau am Hubbalkenofen berücksichtigt neben der reinen Materialleistung auch die Energieeffizienz und die Planbarkeit von Wartungsintervallen. Moderne Isolierkonzepte mit Keramikfaser-Hinterisolierung und Leichtfeuerfest-Schichten reduzieren die Wärmeverluste um bis zu 25 Prozent und senken den Energieverbrauch nachhaltig. SBS plant Reparaturen und Neuzustellungen eng mit Ihren Produktionszyklen ab, erstellt detaillierte Befundberichte mit Handlungsempfehlungen und dokumentiert alle Arbeiten nach ISO 9001. Über unsere Notfall-Hotline sind wir auch außerhalb geplanter Stillstände jederzeit erreichbar.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Die Hängedecke ist permanenter Strahlungswärme von über 1.300 °C ausgesetzt und muss gleichzeitig ihr Eigengewicht an der Stahlkonstruktion tragen. Temperaturwechsel bei Produktionsunterbrechungen führen zu Thermoschock-Spannungen und fortschreitender Rissbildung.
Die Hubbalken heben das Wärmgut an und setzen es ab, wobei die feuerfeste Verkleidung durch den direkten Kontakt mit heißen Brammen mechanischem Abrieb und Verzunderung ausgesetzt ist. Ohne geeigneten Verschleißschutz verkürzt sich die Standzeit der Balkenauskleidung erheblich.
Herabfallender Zunder sammelt sich auf der Ofensohle und reagiert bei hohen Temperaturen chemisch mit der Feuerfestauskleidung. Diese Zunderschlacke bildet niedrigschmelzende Phasen, die die Sohlenauskleidung infiltrieren und zersetzen.
Veraltete oder durch Risse beschädigte Isolierschichten führen zu erheblichen Wärmeverlusten über die Ofenwände und die Decke. Ohne regelmäßige Prüfung und Erneuerung der Hinterisolierung steigt der Energieverbrauch um bis zu 30 Prozent.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Ofendecke
Hubbalken-Gleitschienen
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Begutachtung der Decken-, Wand- und Sohlenauskleidung
Reparaturplan mit Priorisierung der verschlissenen Zonen
Erneuerung mit Hängedeckensteinen und Sohlenmassen
Gerüstarbeiten unter der Ofendecke, Absturzsicherung
Unsere Feuerfest-Spezialisten führen eine umfassende Zustandsanalyse aller Ofenzonen durch. Die Hängedecke wird auf Rissbildung, Absenkungen und gelöste Aufhängungen geprüft, während die Hub- und Festbalken auf Abrieb und Verzunderung inspiziert werden. Die Ofensohle wird auf Zunderablagerungen und Infiltration untersucht. Seitenwände und Isolierung werden mittels Thermografie auf Schwachstellen geprüft. Auf Basis dieser Daten erstellen wir einen detaillierten Befundbericht mit zonenweiser Bewertung und Handlungsempfehlung.
In der Planungsphase legen wir das zonenspezifische Materialkonzept fest und erstellen einen detaillierten Bauzeitenplan, der exakt auf Ihren Produktionsstillstand abgestimmt ist. Die Materiallogistik wird so koordiniert, dass alle Steine, Massen und Isoliermaterialien rechtzeitig vor Stillstandsbeginn auf der Baustelle bereitstehen. Wir stimmen die Gewerke-Reihenfolge — Gerüstbau, Abbruch, Neuaufbau, Trocknung — eng mit Ihrem Instandhaltungsteam ab und berücksichtigen parallele Arbeiten anderer Gewerke. Die Personalplanung erfolgt schichtgenau, um den Stillstand auf das absolute Minimum zu reduzieren.
Die Ausführung beginnt mit dem Aufbau der erforderlichen Arbeitsgerüste und dem systematischen Abbruch der verschlissenen Auskleidung. Bei der Hängedecke werden alte Steine abgenommen, die Aufhängekonstruktion geprüft und neue Hängedeckensteine fachgerecht eingebaut. Die Seitenwände werden zonenweise erneuert und mit Hinterisolierung versehen. Die Ofensohle wird von Zunder befreit und mit neuen Sohlenmassen oder -steinen aufgebaut. Hub- und Festbalken erhalten neue SiC-haltige Verschleißmassen und Gleitschienen. Abschließend erfolgt die kontrollierte Trocknung und das Aufheizen nach einer definierten Aufheizkurve.
Die Arbeiten im Hubbalkenofen erfordern umfangreiche Sicherheitsmaßnahmen. Vor Betreten wird der Ofen auf Temperatur und Gasfreiheit geprüft und eine Freigabe erteilt. Gerüstarbeiten unter der Hängedecke erfordern Absturzsicherungen und geprüfte Gerüstkonstruktionen nach DIN EN 12811. Beim Abbruch wird Staubschutz durch Absaugung und persönliche Schutzausrüstung sichergestellt. Alle Mitarbeiter werden vor Arbeitsbeginn standortspezifisch unterwiesen und arbeiten nach SCC-Sicherheitsstandards.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Hubbalkenofen
Alles Wichtige zum Hubbalkenofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
