Feuerfeste Auskleidung von Schachtöfen für verschiedene thermische Prozesse.

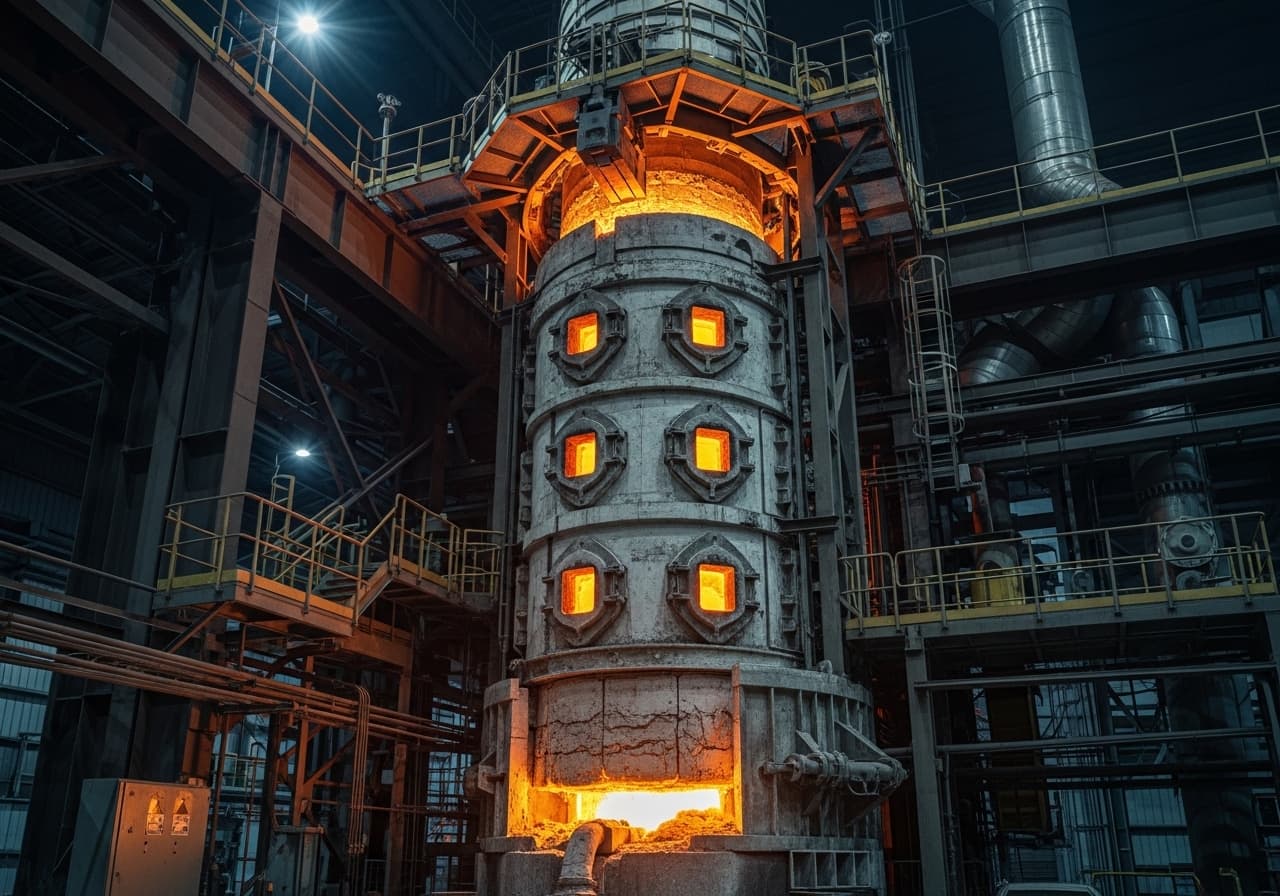

Der Schachtofen ist ein vertikales Ofenaggregat, das in zahlreichen Industriezweigen für thermische Prozesse wie Kalkbrennen, Schmelzen und Reduktion eingesetzt wird. Die zylindrische Bauform mit vertikaler Materialführung stellt besondere Anforderungen an die feuerfeste Auskleidung: Jede Zone des Schachts — von der Gicht über die Vorwärmzone bis zur Brennzone und Kühlzone — unterliegt unterschiedlichen thermischen, chemischen und mechanischen Belastungen. SBS Industrial Solutions ist auf die Neuzustellung, Reparatur und Instandhaltung von Schachtöfen spezialisiert und verfügt über jahrelange Erfahrung mit allen gängigen Schachtofentypen in der Kalk-, Zement- und Metallindustrie.
Die feuerfeste Auskleidung eines Schachtofens muss extremen Bedingungen standhalten: In der Brennzone herrschen Temperaturen von über 1.200 °C bei gleichzeitigem chemischem Angriff durch Prozessgase und Schmelzphasen. In der Vorwärmzone treten starke Temperaturwechsel auf, die Thermoschock-Spannungen in der Ausmauerung erzeugen. Die absinkende Materialsäule beansprucht die Schachtwand mechanisch durch Abrieb und Druck. Unsere Feuerfest-Spezialisten analysieren das Verschleißprofil über die gesamte Schachthöhe und wählen für jede Zone das optimale Material — von Schamottesteinen in der Vorwärmzone bis zu Hochtonerde-Steinen in der hochbelasteten Brennzone.
Eine wirtschaftlich optimierte Schachtofenzustellung berücksichtigt die spezifischen Betriebsbedingungen: Durchsatzleistung, Brennstoffart, Einsatzmaterial und gewünschte Ofenreisedauer. SBS entwickelt zonenspezifische Materialkonzepte, die Standzeit und Energieeffizienz maximieren. Durch den Einsatz moderner Isoliermaterialien hinter der Verschleißschicht können Wärmeverluste über den Ofenmantel deutlich reduziert werden. Nach jeder Zustellung erstellen wir eine vollständige Dokumentation inklusive Materialzertifikaten und zonenweiser Aufbaubeschreibung. Über unseren Notfallservice sind wir auch bei ungeplantem Verschleiß schnell vor Ort.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Die unterschiedlichen Belastungsprofile über die Schachthöhe — Thermoschock in der Vorwärmzone, chemischer Angriff in der Brennzone, Abrieb in der Kühlzone — erfordern eine exakt abgestimmte Materialauswahl für jede Zone. Fehlzuordnungen führen zu vorzeitigem Versagen einzelner Bereiche.
Das kontinuierlich absinkende Schüttgut erzeugt erheblichen Abrieb an der Schachtwand. Besonders in Zonen mit Querschnittsveränderungen und an der Düsenebene treten hohe mechanische Belastungen auf, die abriebfeste Materialien mit hoher Druckfestigkeit erfordern.
In der Brennzone reagieren Prozessgase und Schmelzphasen aus dem Einsatzmaterial aggressiv mit der feuerfesten Auskleidung. Alkalien, Schwefelverbindungen und Schmelzphasen infiltrieren die Steinstruktur und führen zu chemischer Korrosion und Gefügezerstörung.
Die Neuzustellung eines Schachtofens erfordert Arbeiten im Inneren des vertikalen Schachts — teilweise in beträchtlicher Höhe. Absturzsicherung, Schutz gegen herabfallendes Material und Belüftung des Schachtraums sind sicherheitskritische Anforderungen, die eine spezialisierte Einsatzplanung erfordern.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Vorwärm- und Kühlzone
Brennzone
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Vermessung der Schachtwanddicke
Materialauswahl für Schachtzonen
Ausmauerung des Schachts
Arbeiten in Höhe, Schutz gegen herabfallendes Material
Unsere Feuerfest-Spezialisten führen nach dem Abkühlen des Schachtofens eine systematische Zustandsanalyse durch. Die Restmauerdicke wird zonenweise mittels Vermessung und Ultraschall bestimmt — von der Gicht über die Vorwärm- und Brennzone bis zur Kühlzone und dem Abstichbereich. Erosionsrinnen, Schlackenansätze und lokale Ausbrüche werden dokumentiert und ein zonenweises Verschleißprofil erstellt. Auf Basis dieser Daten erstellen wir einen detaillierten Befundbericht mit konkreter Handlungsempfehlung.
In der Planungsphase legen wir das zonenspezifische Materialkonzept fest. Für die Brennzone werden Hochtonerde-Steine mit maximaler chemischer Beständigkeit ausgewählt, für die Vorwärmzone thermoschockbeständige Schamottesteine. Die Isolierschicht hinter der Verschleißauskleidung wird auf optimale Wärmedämmung ausgelegt. Der Bauzeitenplan berücksichtigt die Gerüststellung im Schacht, die Materiallogistik und die Koordination mit Ihrem Produktionsplan. Alle Materialien werden vorab spezifiziert und rechtzeitig bestellt.
Die Ausführung beginnt mit dem Einrichten der Gerüste und Sicherungseinrichtungen im Schacht. Nach dem maschinellen Ausbruch der Altzustellung wird der Ofenmantel auf Verformungen und Korrosionsschäden inspiziert. Die Neuausmauerung erfolgt zonenweise von unten nach oben: Abstichbereich, Düsenebene, Brennzone, Vorwärmzone und Gichtbereich. Jede Steinschicht wird mit feuerfestem Mörtel vermauert und auf Maßhaltigkeit geprüft. Abschließend erfolgt ein kontrolliertes Aufheizen nach definierter Trocknungskurve.
Arbeiten im Schachtofeninneren erfordern besondere Sicherheitsmaßnahmen gemäß den Vorschriften für beengte Räume. Vor dem Befahren wird der Schacht auf Temperatur, Gasfreiheit und Standfestigkeit der verbliebenen Zustellung geprüft. Gerüste mit Auffangnetzen und Absturzsicherung werden installiert, bevor die Arbeiten beginnen. Alle Mitarbeiter tragen Schutzhelme, und es besteht permanente Kommunikation mit der Aufsicht über Funk. SBS arbeitet nach SCC-Richtlinien und erstellt für jeden Schachtofeneinsatz einen projektspezifischen Sicherheitsplan.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Schachtofen
Alles Wichtige zum Schachtofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
