Feuerfeste Auskleidung von Herdwagenöfen für große und schwere Werkstücke.

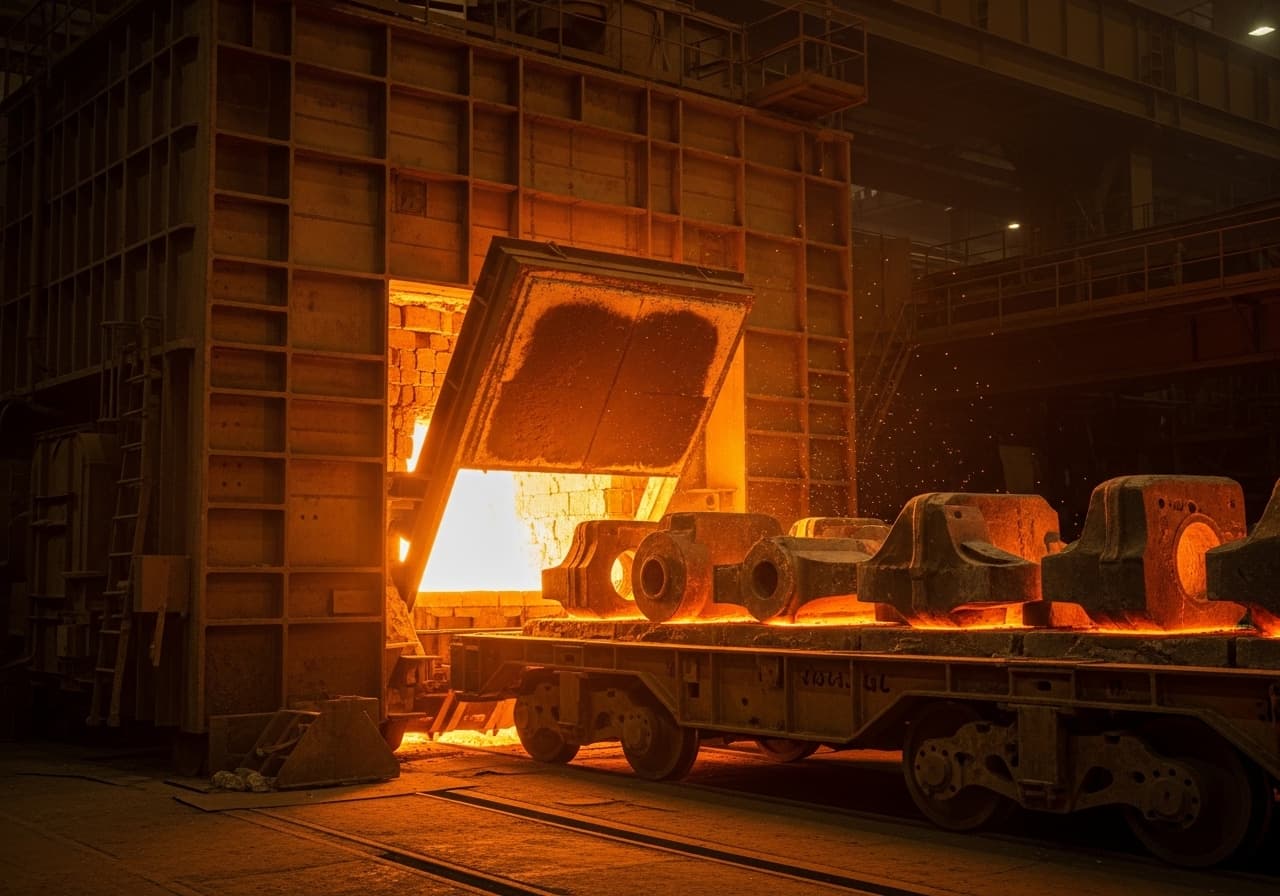

Der Herdwagenofen gehoert zu den leistungsfaehigsten Chargenoefen in der industriellen Waermebehandlung und ist die bevorzugte Loesung fuer die thermische Behandlung grosser und schwerer Werkstuecke. Sein herausfahrbarer Herdwagen ermoeglicht eine bequeme Be- und Entladung ausserhalb des heissen Ofenraums -- ein entscheidender Vorteil fuer die Verarbeitung von Grossbauteilen, Schweissgestellen und schweren Schmiedeteilen. SBS Industrial Solutions ist auf den Feuerfestbau fuer Herdwagenoefen aller Baugroessen spezialisiert -- von kompakten Einwagen-Oefen bis zu Grossanlagen mit mehreren Wagen und Ofenlaengen ueber 20 Metern. Unsere Teams aus erfahrenen Feuerfestbauern beherrschen die besonderen Anforderungen der koordinierten Zustellung von Ofenkammer und Herdwagen und garantieren eine passgenaue Ausfuehrung mit optimaler Dichtigkeit.
Die feuerfeste Auskleidung eines Herdwagenofens stellt besondere Herausforderungen: Kammer und Wagen muessen als Gesamtsystem funktionieren -- die Dichtung zwischen beiden Bereichen ist entscheidend fuer Energieeffizienz und Prozessqualitaet. Der Herdwagen selbst unterliegt enormer mechanischer Belastung durch das Gewicht der aufgelegten Werkstuecke, waehrend die Kammerauskleidung primaer thermisch und durch Zunderangriff beansprucht wird. Temperaturschwankungen zwischen 600 und 1.200°C erzeugen in beiden Bereichen Thermoschock-Belastungen, die eine sorgfaeltige Materialauswahl erfordern.
SBS entwickelt fuer jeden Herdwagenofen ein individuelles Zustellungskonzept, das die spezifischen Belastungsprofile von Kammer und Wagen beruecksichtigt. Fuer die Kammerauskleidung setzen wir auf energieeffiziente Keramikfaser-Loesungen, die schnelle Aufheizzyklen ermoeglichen. Die Herdwagen-Auflageflaechenmerden mit hochfesten Schamotte- oder Korund-Steinen ausgefuehrt, die dem Gewicht schwerer Werkstuecke zuverlaessig standhalten. Die Sandtassen- oder Keramikfaserdichtung am Wagenumlauf wird exakt an die Ofengeometrie angepasst, um Waermeverluste und Falschluftzutritt zu minimieren.
Diese Belastungen bestimmen die Materialwahl und Konstruktion der feuerfesten Auskleidung.
Die Dichtung am Uebergang zwischen Ofenkammer und herausfahrbarem Herdwagen ist die kritischste Stelle des gesamten Ofensystems. Undichtigkeiten fuehren zu erheblichen Energieverlusten, Falschluftzutritt und ungleichmaessiger Temperaturverteilung im Ofenraum.
Die Auflageflaeche des Herdwagens traegt das gesamte Gewicht der Charge -- oft mehrere Tonnen schwere Stahlbauteile. Punktuelle Belastungen beim Aufsetzen mit Kran oder Stapler koennen lokale Ausbrueche und Risse in der feuerfesten Auskleidung verursachen.
Bei der Waermebehandlung von Stahlwerkstuecken bildet sich Zunder (Eisenoxid), der auf die Herdwagenauskleidung faellt und diese chemisch angreift. Die Zunderschicht kann sich in die Steinoberflaeche einfressen und die Standzeit erheblich verkuerzen.
Die unterschiedliche thermische Ausdehnung von Stahlrahmen und feuerfester Auskleidung fuehrt bei jedem Aufheizzyklus zu mechanischen Spannungen. Ohne ausreichende Dehnungsfugen kann dies zu Rissen, Verwerfungen und Undichtigkeiten im Dichtungsbereich fuehren.
Jede Zone Ihres Ofens stellt eigene Anforderungen an Temperaturbeständigkeit, chemische Resistenz und mechanische Belastbarkeit. Wir wählen die optimale Materialkombination.
Klicken Sie auf ein Material für Details
Herdwagen-Auflageflaeche
Kammerauskleidung
Unsere Leistungen für diesen Ofentyp — von der Neuzustellung bis zur laufenden Wartung.
Unser strukturierter Prozess garantiert Qualität, Termintreue und Sicherheit bei jedem Projekt.
Prüfung von Kammer und Herdwagenauskleidung
Koordinierte Reparatur Kammer/Wagen
Erneuerung der Auskleidung beider Bereiche
Sicherung des Wagenfahrbereichs
Unsere Feuerfest-Spezialisten fuehren eine systematische Zustandsanalyse beider Ofenbereiche durch -- Kammer und Herdwagen werden getrennt bewertet. In der Kammer pruefen wir Waende, Decke und Tuerbereich auf Risse, Abplatzungen und Isolierungsdefekte mittels visueller Inspektion und Thermografie. Am Herdwagen bewerten wir den Zustand der Auflageflaeche, die Ebenheit der Sohlensteine und den Verschleiss der Dichtflaechen. Besonderes Augenmerk liegt auf der Dichtung am Wagenumlauf -- hier entscheidet sich die Energieeffizienz des gesamten Ofens.
Die Planungsphase umfasst die Festlegung des Materialkonzepts fuer Kammer und Wagen sowie die Koordination der Arbeitsablaeufe. Bei Herdwagenoefen ist die zeitliche Abstimmung besonders wichtig: Der Wagen kann herausgefahren und separat bearbeitet werden, waehrend parallel an der Kammer gearbeitet wird. Wir erstellen einen detaillierten Bauzeitenplan, der beide Bereiche synchronisiert und die Gesamtstillstandszeit minimiert. Die Dichtungsgeometrie wird exakt vermessen und das passende Dichtungssystem spezifiziert.
Die Ausfuehrung erfolgt koordiniert an Kammer und Herdwagen. In der Kammer werden verschlissene Wand- und Deckenbereiche erneuert -- je nach Konzept mit Keramikfaser-Modulen oder leichtfeuerfesten Steinen. Am Herdwagen werden die Sohlensteine und Auflageflaechen komplett oder teilweise ersetzt, wobei auf exakte Ebenheit und ausreichende Dehnungsfugen geachtet wird. Die Dichtung am Wagenumlauf wird erneuert und auf Passgenauigkeit geprueft. Nach dem Zusammenfuehren von Wagen und Kammer erfolgt ein kontrolliertes Aufheizen nach definierter Trocknungskurve.
Bei Arbeiten am Herdwagenofen gelten besondere Sicherheitsanforderungen. Der Wagenfahrbereich wird gegen unbefugtes Verfahren gesichert und der Wagen mechanisch arretiert. Beim Arbeiten in der Ofenkammer werden die Vorschriften fuer beengte Raeume angewendet. Alle Hebezeuge und Krane fuer den Materialtransport werden vor Einsatz geprueft. Die Dokumentation erfolgt lueckenlos nach ISO 9001 und umfasst Materialzertifikate, Einbauprotokolle und Dichtungspruefbericht.
Über 500 erfolgreich umgesetzte Feuerfestbau-Projekte in der DACH-Region und den Benelux-Ländern.
Herdwagenofen
Alles Wichtige zum Herdwagenofen
Ob Neuzustellung, Reparatur oder Notfall — kostenlose Erstberatung und schnelle Rückmeldung.
